第1章 方案概述

1.1 设计思想

n 经济性：总体拥有成本低、长寿命、低维护成本

n 稳定性：嵌入式架构，不受外部因素影响

n 显示效果：高解析度、层次丰富、色彩艳丽

n 认知度：大屏幕拼接广泛应用于各个领域，认知程度高，更易于操作使用

n 节能环保：功耗低，设备寿命长，所有器件均不含铅汞等有害物，全金属外壳，有效降低辐射

n 可靠性：各项专业认证及严格的厂内测试保证了设备的稳定可靠，系统设计充分考虑了兼容性及冗余功能

1.2 项目概述

据附录二《大屏幕显示方案选型依据》，我们向您推荐大华DHP-67-SXGA+ L拼接项目高端解决方案，其双边拼缝小于0.3mm，做到业内领先；该解决方案功能丰富，应用灵活，着重考虑系统的兼容性，稳定性，可以实现模拟视频监控信号、VGA电脑信号以及HDMI/DVI高清数字信号的单屏，跨屏，漫游，局部全屏，整屏拼接等功能；

系统采用了高稳定性的B/S架构，用户可以在网络内任何一台PC机上授权操作，规避了PC系统中毒、崩溃等问题；

系统可以集成管理显示单元/视频矩阵/RGB矩阵/DVI矩阵等周边设备，并且可通过配置iPad、平板电脑等手持式无线触控终端，支持无线接入方式。详细功能可以参考第2章《系统功能和特点》。

1.3 系统设计

本大屏幕显示墙由一套 2（行)×4 (列）67″的DLP显示屏——DHP-67-SXGA+L组成。

n DHP-67-XGA单屏尺寸： 1361(W)×1021(H)×835(D)

n 组合尺寸：(1021mm ×2) ×(1361mm ×4)

n 底座高度：实际高度根据用户现场确定

n 背后维护空间：默认1000mm，实际空间根据用户现场以及拼墙高度确定

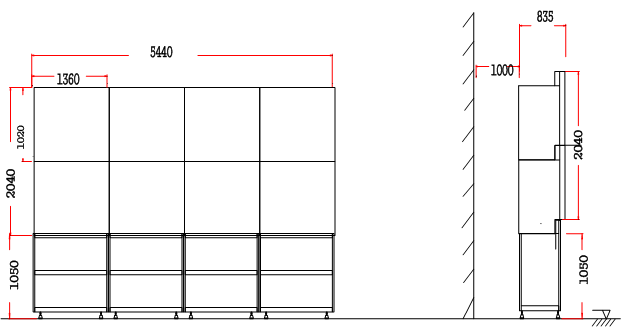

n 尺寸示意图见下：

第2章系统功能和特点

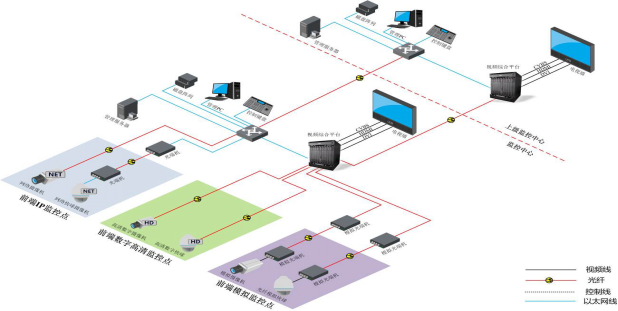

2.1系统拓扑图

混合前端构架可有选择地部署模拟摄像机、网络摄像机和HD-SDI数字摄像机，最终统一到视频综合平台，实现统一的平台、统一的切换控制系统和统一的显示系统，实现对整个系统的统一配置和管理。

混合前端构架模式解决了新建系统对原有系统的集成和利旧，可充分接入前端模拟视频，保护已有投资。

随着安防应用不断深入和发展，视频监控系统的建设越来越趋向于实用化、理性化，采用视频综合平台混合构架模式，合理地部署前端监控点，有选择地标清、高清视频图像，将使系统设计和建设得以最大程度的优化，真正体现先进性、经济性、合理性、扩展性等特点。

客户通过PC控制电脑，利用有线或者无线网络向视频综合平台发送控制指令；拼视频综合平台作为系统核心，通过串口，将视频矩阵、RGB/VGA矩阵、显示单元等外设连接起来，发送各类控制指令，从而实现单屏、局部整屏、漫游、全屏、开关机、矩阵切换等功能；

单屏功能如下图所示：
